一、概述

NT係列液下脫硫泵是我公司針對工業煙氣脫硫的特點，精心研製而成的立式脫硫液下泵；主要用於輸送各種溫度低於100℃，含有固體顆粒的漿液；被輸送液體的濃度低於50%、最大顆粒應不大於80目，特殊情況也不得大於過流麵最小尺寸的60%。

1.1 型號意義

例如 YTL150-315

NT——立式液下泵代號

NT——脫硫專用泵代號

150——泵吸入口直徑150mm

315——葉輪名義直徑315mm

1.2 性能範圍

流量：1.6m3/h-3000m3/h

揚程：5m-80m

設計壓力：1.6MPa

輸送介質溫度：-20℃-100℃

二、泵結構說明

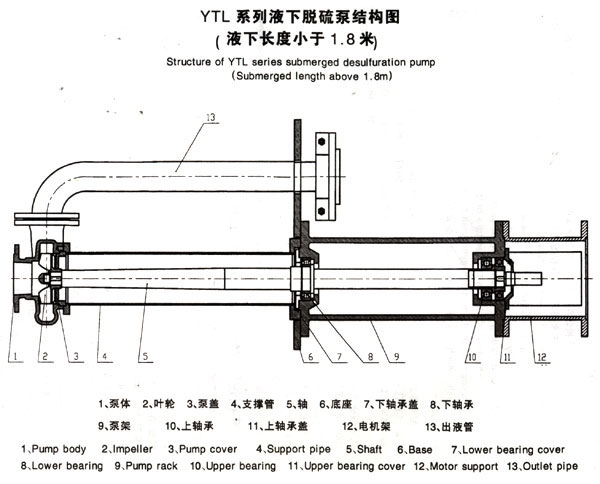

NT係列液下脫硫泵，當泵的液下長度小於1.8米時，該泵為懸臂式離心泵，液下部分無任何軸承、密封，無任何易損件，免維護；該結構泵主要由泵體、葉輪、泵蓋、支撐管、泵架、軸等部件組成。

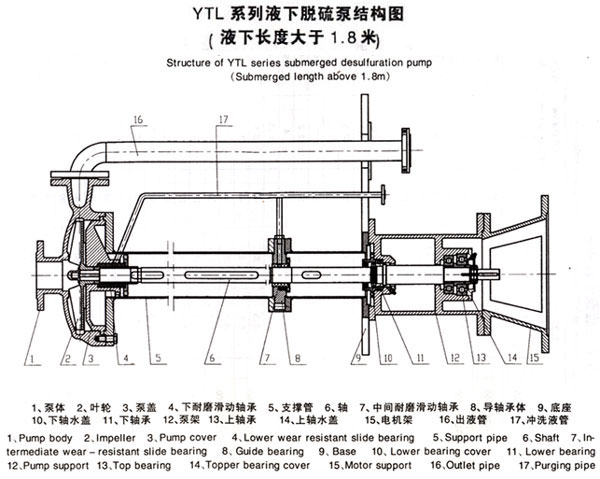

NT係列液下脫硫泵，當泵的液下長度大於1.8米時，該泵為立式長軸液下離心泵，液下部分設有耐磨、耐腐蝕滑動軸承；該結構泵由泵體、葉

輪、泵蓋、下耐磨滑動軸承、中間磨滑動軸承、支撐管、泵架、軸等部件組成。

三、NT型液下脫硫泵結構圖
